Sistema de Programación Ladder
El nombre de este método de programación (que significa escalera en inglés) proviene de su semejanza con el diagrama del mismo nombre que se utiliza para la documentación de circuitos eléctricos de máquinas. Cabe mencionar que en estos diagramas la línea vertical a la izquierda representa un conductor con tensión, y la línea vertical a la derecha representa tierra.

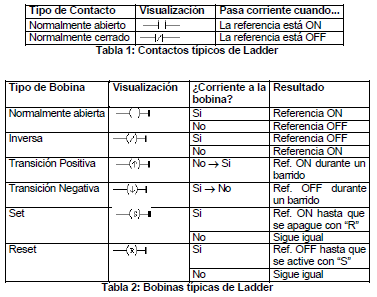

Los contactos y bobinas básicas que se utilizan son:
Con este tipo de diagramas se describe normalmente la operación eléctrica de distinto tipo de máquinas, y puede utilizarse para sintetizar un sistema de control y, con las herramientas de software adecuadas, realizar la programación del PLC.
Se debe recordar que mientras que en el diagrama eléctrico todas las acciones ocurren simultáneamente, en el programa se realizan en forma secuencial, siguiendo el orden en el que los rungs (escalones) fueron escritos, y que a diferencia de los relés y contactos reales (cuyo número está determinado por la implementación física de estos elementos), en el PLC podemos considerar que existen infinitos contactos auxiliares para cada entrada, salida, relé auxiliar o interno, etc.
Además, todo PLC cumple con un determinado ciclo de operaciones que consiste en leer las entradas, ejecutar todo el programa una vez, y actualizar las salidas tal como hayan resultado de la ejecución del programa. Como consecuencia, si una determinada salida toma dos valores diferentes durante una pasada por el programa, solo aparecerá a la salida el último de los valores calculados.
El tiempo empleado por el PLC para ejecutar determinado programa es lo que se conoce como “Tiempo de Scan” (scan = barrido en inglés). Los fabricantes de PLC especifican este tiempo de diversas formas, siendo las más comunes indicar el tiempo necesario para ejecutar una sola instrucción y el tiempo para ejecutar un programa de la máxima longitud posible. Se debe tener en cuenta que cuando se habla del tiempo de ejecución de una sola instrucción, este no es el mismo tiempo que el necesario para ejecutar un programa de una sola instrucción. Esta aparente incoherencia, se aclara recordando que una “vuelta” de programa incluye la lectura de las entradas, la actualización de las salidas y una serie de procesos internos que son invisibles al usuario.
Hemos visto también, que los elementos a evaluar para decidir si activar o no las salidas en determinado rung, son variables lógicas o binarias, que pueden tomar solo dos estados: presente o ausente, abierto o cerrado, 1 ó 0, y que provienen de entradas al PLC o relés internos del mismo. En la programación ladder, estas variables se representan por contactos, que justamente pueden estar en solo dos estados: abierto o cerrado.
Consideremos ahora las salidas. Las salidas de un programa ladder son equivalentes a las cargas (bobinas de relés, lámparas, etc.) en un circuito eléctrico. Como indica esta analogía, dos o más salidas pueden programarse en paralelo siempre que queramos activarlas y desactivarlas a la vez. Como salidas en el programa del PLC tomamos no solo a las salidas que el equipo provee físicamente hacia el exterior, sino también las que se conocen como “Relés Internos”.
Los relés internos son simplemente variables lógicas que podemos usar, por ejemplo, para memorizar estados o como acumuladores de resultados que utilizaremos posteriormente en el programa.
Existen dos formas básicas de activar o desactivar las salidas: con retención y sin retención. La forma más común es la de salida no retenida, lo que significa que la salida es activada si se cumplen las condiciones del rung en el que está programada y se desactiva inmediatamente cuando las condiciones dejan de cumplirse.
Las salidas retenidas, por el contrario, se activan y desactivan en rungs diferentes y por instrucciones diferentes. Cuando se cumple el rung en el que la salida debe activarse, ésta lo hace y permanece así, aún cuando la condición de activación deje de cumplirse. El único modo de apagar o desactivar la salida retenida es programar un rung con la correspondiente instrucción de apagado de la salida en cuestión. Las instrucciones de retención y liberación de salidas se usan siempre por pares.
